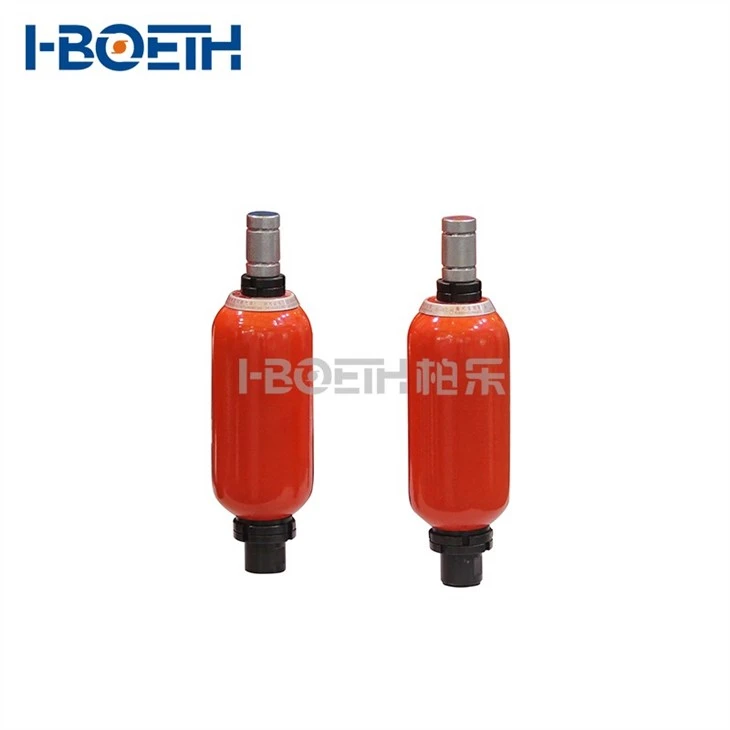

Hidravlični akumulator z mehurjem serije NXQ

NXQ Series Hydraulic Bladder Accumulator

Hidravlični akumulator z mehurjem serije NXQ

Mehurčasti akumulatorji so sestavljeni iz varjene ali kovane tlačne posode, mehurja in priključkov za povezavo na strani plina in medija.
Če so možne posebne izvedbe ali posebne aplikacije, na primer za zelo visoke hitrosti praznjenja in visoke tlake, se za več informacij obrnite neposredno na nas.

Pošlji povpraševanje

Opis

HBOETH BOLE HYDRAULIC Kitajski akumulator mehurja

Akumulatorji mehurja

Mehurčasti akumulatorji so sestavljeni iz varjene ali kovane tlačne posode, mehurja in priključkov za povezavo na strani plina in medija.

Če so možne posebne izvedbe ali posebne aplikacije, na primer za zelo visoke hitrosti praznjenja in visoke tlake, se za več informacij obrnite neposredno na nas.

Highlem ponuja akumulatorje, vključno s kitajskim standardom GB, kodo ASME, direktivo PED, posebnimi hidravličnimi akumulatorji, visokotlačnimi acc. itd, imeti prednosti na svetovnih področjih.

Tehnični podatki:

Delovna temperatura:－20 stopinj -150 stopinj

Nazivna prostornina: {{0}}.04 ~16,5 gal standardnih akumulatorjev ali 2,5~16,5 gal velikih pretokov, za kodo ASME; 0,6 L ~ 54 L standardni akumulatorji za PED; 0,4 ~ 200 L z 10 ~ 35 MPa za kitajski GB.

Dovoljen delovni tlak: do 1,000 bar.

Združljivi materiali z mediji za elastomer: NBR, EPDM, Viton, FKM (FPM) itd.

Materiali ohišja akumulatorja: ogljikovo jeklo, nerjavno jeklo, aluminij, kompozitni materiali in legirano jeklo ter prirobnični ali navojni priključki.

Če je vaša delovna temperatura višja od 130 stopinj ali pod -20 stopinj ali zahtevana odpornost proti koroziji, priporočamo, da izberete Highlemove kovinske mehke akumulatorje.

Velikosti in dimenzije

VELIKOST L	dimenzija (mm)											nit	Prirobnica	Teža (kg)
VELIKOST L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	675	690	40	44
16												885	900	54	58
20												1010	1025	62	66
25												1185	1200	74	78
32												1425	1440	90	94
40												1705	1720	106	110
50												1935	1950	120	124
25	299	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	770	780	84	91
40												1050	1060	115	122
50												1230	1240	135	142
63												1470	1480	160	167
80												1810	1820	198	205
100												2190	2200	240	247
125												2600	2610	275	282
63	351	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	1155	1165	168	176
80												1380	1390	204	212
100												1645	1655	248	256
125												1975	1985	302	310
160												2435	2445	376	384
180												2685	2695	418	426
63	351	M85×2	95	4 1/2-12ZN	82	170	220	6-Φ26	40	140	140	1180	1180	170	178
80												1405	1405	206	214
100												1670	1670	250	258
125												2000	2000	304	312
160												2460	2460	378	386
180												2710	2710	420	428

Opomba: L in G1 predstavljata skupno dolžino in težo akumulatorja niti;
L 'in G2 predstavljata skupno dolžino in težo akumulatorja s prirobnico.

VELIKOST L	dimenzija (mm)											nit	Prirobnica	(Kg) Teža
VELIKOST L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
0.4	89	M27×2	31	/	/	/	/	/	/	/	/	260	/	3	/
0.63	89											315	/	3.5	/
1	114											330	/	5	/
1.6	152	M42×2	50	M60×2	38	97	130	6-Φ17	28	68	84	360	375	11	14
2.5												425	440	13	16
4												535	550	16	19
6.3												705	720	22	25
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	680	695	38	42
16												890	905	52	56
20												1015	1030	60	64
25												1190	1205	72	76
32												1430	1445	87	91
40												1710	1725	104	108
50												1940	1955	118	122

maks. Pretok	Navojni hidravlični priključek	Φ89, Φ114	0.4-1L	240 l/min
		Φ152	1.6-6.3L	240 l/min
		Φ219	10-50L	900L/min
		Φ299	40L-125L	1500L/min
		Φ351	63L-180L	2000L/min
	Prirobnični hidravlični priključek	Φ152	1.6-6.3L	240 l/min
		Φ219	10-50L	1200L/min
		Φ299	40L-125L	1800L/min
		Φ351	63L-180L	2400L/min

Opomba pri naročanju

Delovni tlak je 31,5 MPa, nazivna prostornina 50 l, prirobnični priključek, medij: hidravlična emulzija, zunanji premer lupine 219, meharski akumulator tipa AB, koda je NXQ-AB-50/31.5-FR( 219).
