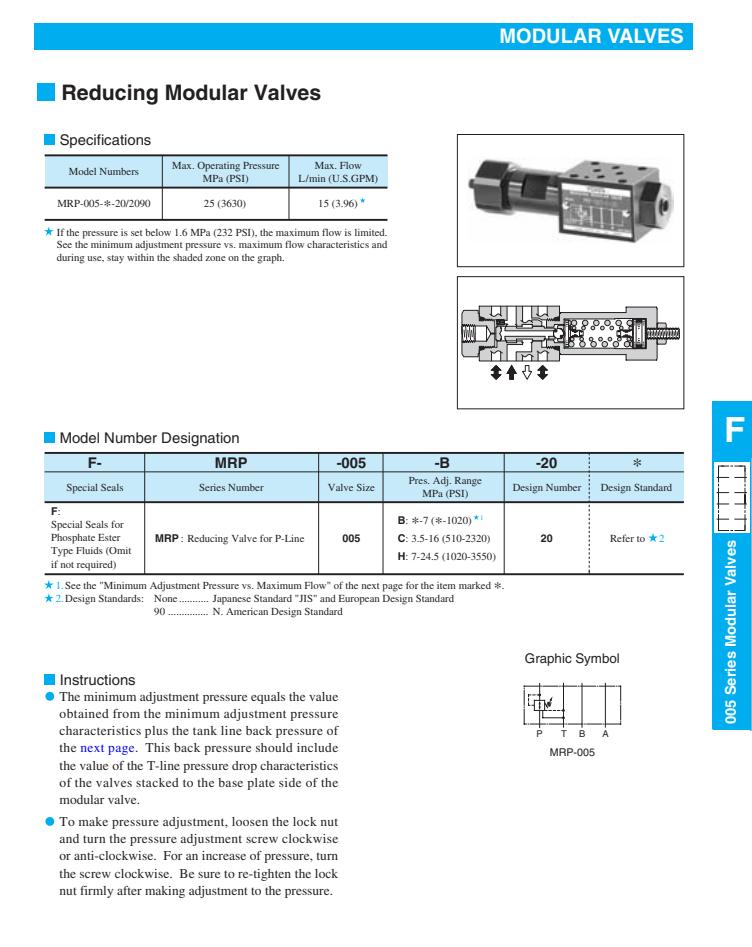

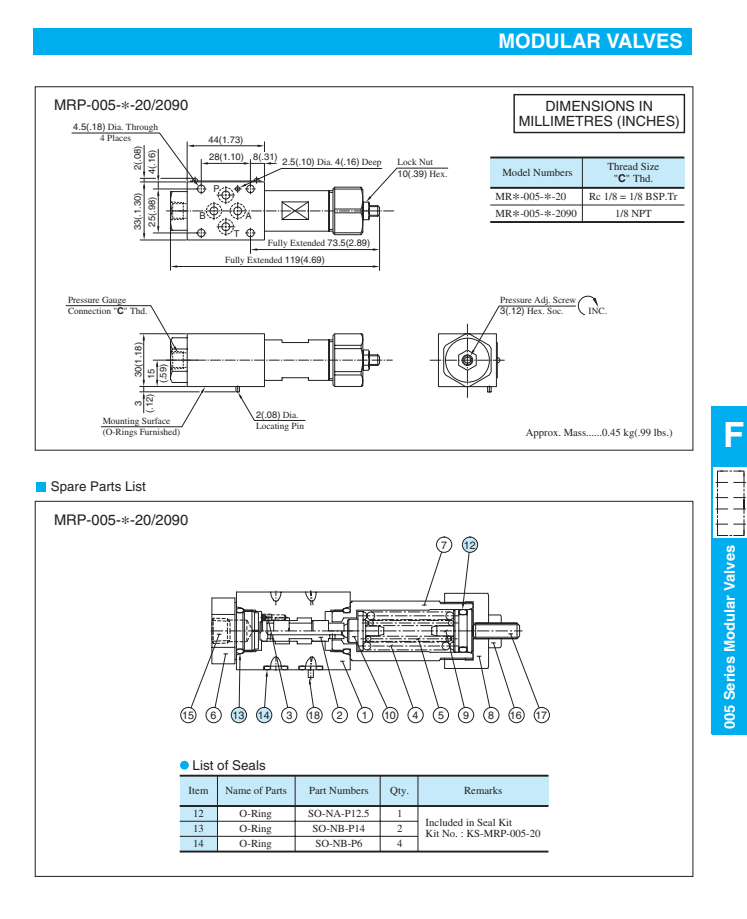

Reducirni modularni ventili serije YUKEN MRP-005 MRP-005-B-20 MRP-005-C-20 MRP-005-H-20

Najmanjši nastavitveni tlak je enak vrednosti, dobljeni iz karakteristik najmanjšega nastavitvenega tlaka plus protitlak v vodu rezervoarja na naslednji strani. Ta protitlak mora vključevati vrednost značilnosti padca tlaka T-linije ventilov, ki so nameščeni na strani osnovne plošče modularnega ventila. Za nastavitev tlaka popustite protimatico in zavrtite vijak za nastavitev tlaka v smeri urnega kazalca ali nasprotni smeri urnega kazalca. Za povečanje tlaka zavrtite vijak v smeri urinega kazalca. Po prilagoditvi tlaka ponovno trdno privijte protimatico. Če je tlak nastavljen pod 1,6 MPa (232 PSI), je največji pretok omejen. Oglejte si značilnosti minimalnega prilagoditvenega tlaka v primerjavi z največjim pretokom in med uporabo ostanite znotraj zasenčenega območja na grafu. Standardi oblikovanja: Brez japonskega standarda "JIS" in evropskega standarda oblikovanja N. Ameriškega standarda oblikovanja
